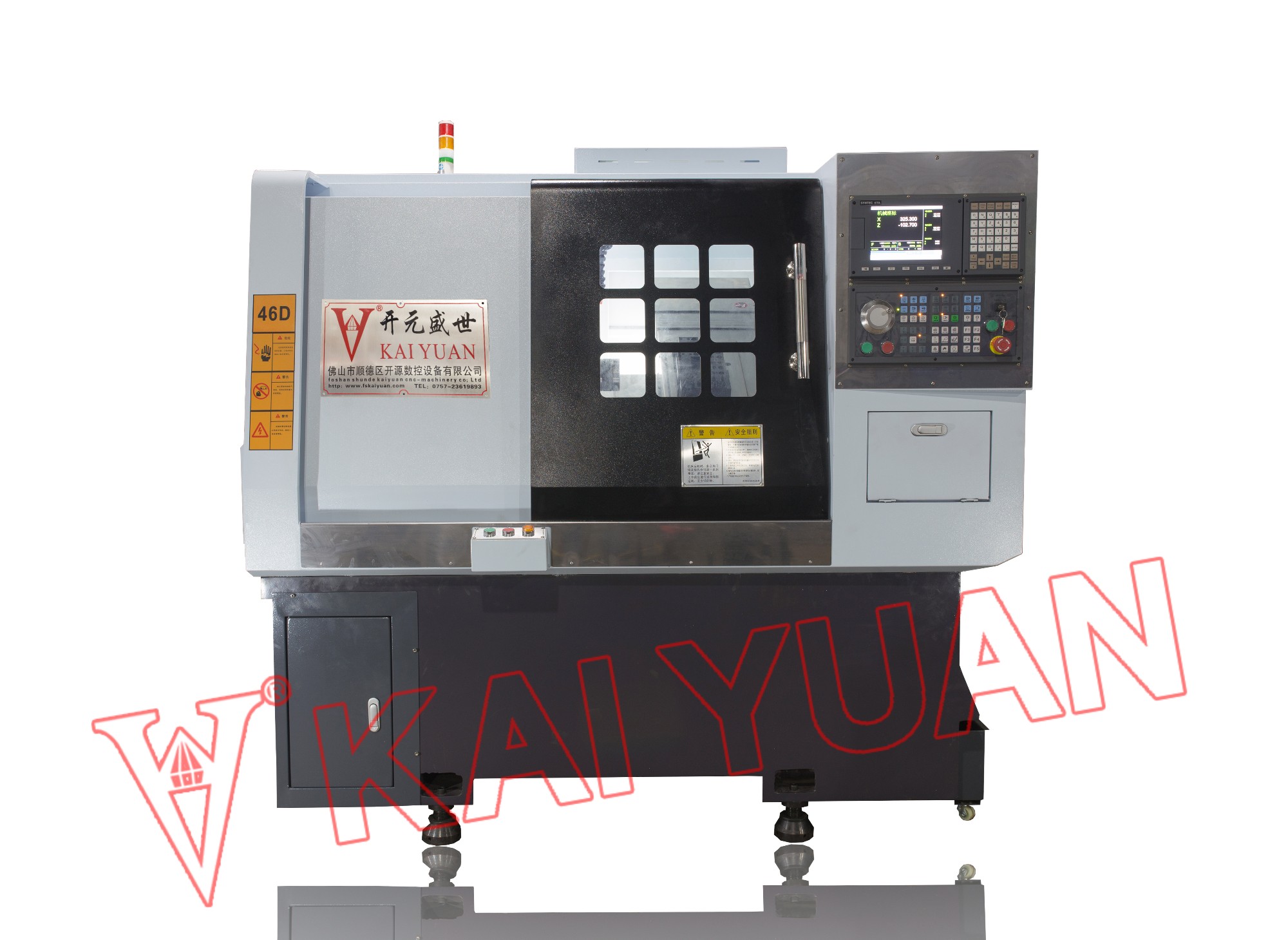

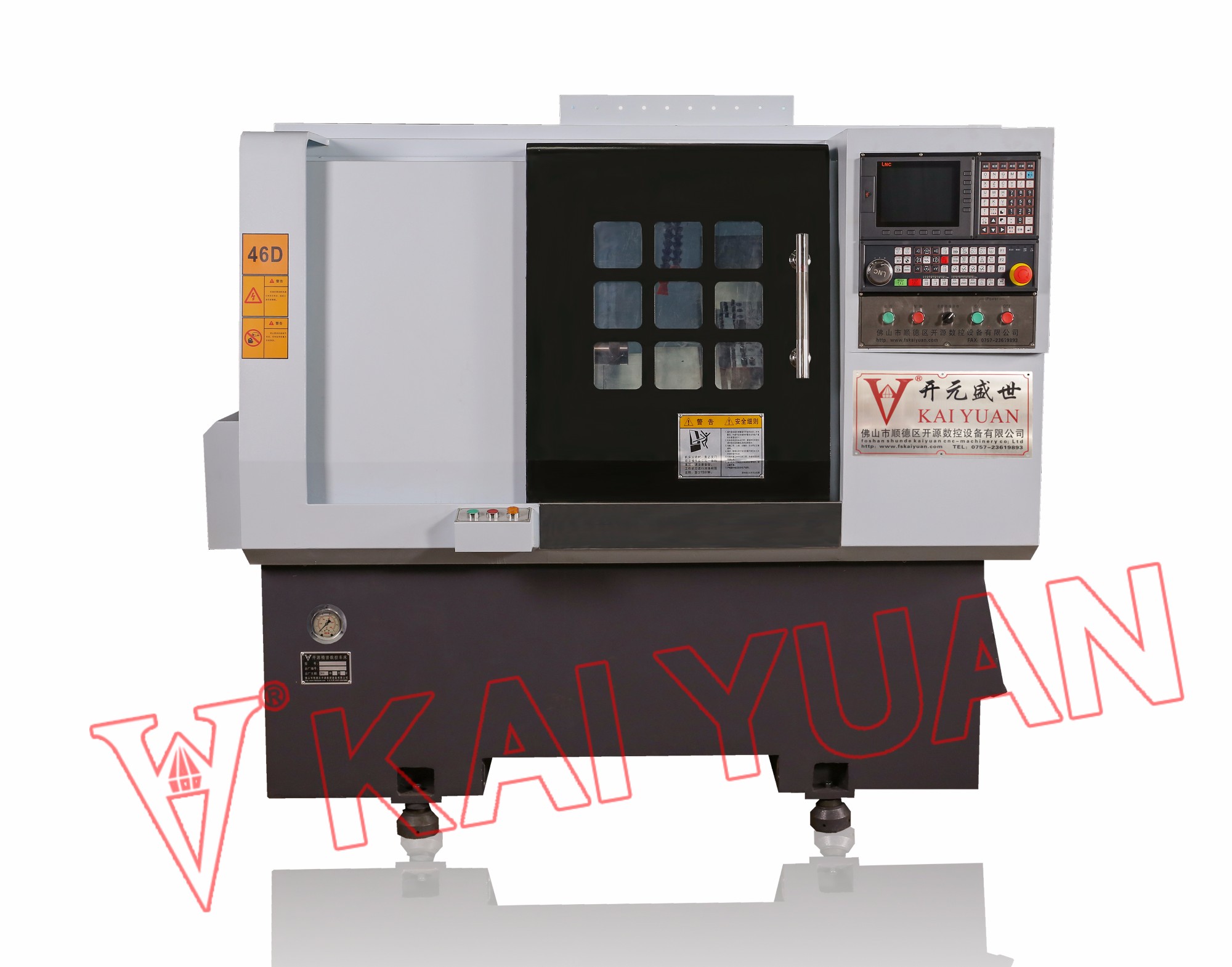

CK46D-X30排刀式数控车床

项目ITEMS单位UNIT参数PARAMETERS项目ITEMS单位UNIT参数PARAMETERS床身上最大回转直径 Max.swingdia.overbedmmΦ350X∕Z轴伺服电机

Technical specifications技术规格

项目 ITEMS	单位 UNIT	参数 PARAMETERS	项目 ITEMS	单位 UNIT	参数 PARAMETERS
床身上最大回转直径Max.swingdia.overbed	mm	Φ350	X∕Z轴伺服电机功率 X∕Z AC servo motor power	kW	1.3kW
最大加工直径 Max.turning diameter	mm	Φ300	X向行程 X travel	mm	800
主轴电机功率 Spindle drive motor power	kW	5.5kW	Z向行程 Z travel	mm	280
主轴最高转速 Max.Speeds of spindle	r∕min	3500	X∕Z快速移动速度 X∕Z rapid traverse rate	m∕min	20∕18
主轴通孔直径 Spindle bore diameter	mm	Φ56	X∕重复定位精度 X∕Zrepeat positioning accuracy	μm	≤0.005
棒料通径 Bar bore diameter	mm	Φ45	不圆度 Out of roundness	μm	≤0.003
不錐度 Out of taper	μm	≤0.005／100mm	刀位数（排刀方式 An array of tool）Number of tool	n.c	8
刀柄尺寸 Tool section	mm	16x16	机床净重(约重) Net weight	kg	3200
机床尺寸（长x宽x高） Dimensions(LxWxH)	M	1.8x1.6x1.7	——	—	—

Configuration features配置特点

•机械主体（整装结构）——30°斜导轨床身、铁板焊接机座（可选用铸件机座）

•主机操作系统——台湾宝元T508/新代6TA系统（标准二轴）注：可根据客户要求选用其他品牌系统

•X∕Z轴伺服控制系统——三菱/安川伺服器

•X∕Z轴伺服电机——三菱/安川伺服电机（配套）

•主轴系统——套筒主轴（前三后二：德国或日本轴承）

•X∕Z轴传动系统——丝杆：台湾银泰-C3级、线轨：台湾银泰-PII级或德国力士诺或同等级别的丝杆线轨

•工件装夹控制方式——液压系统控制方式：顶∕拉夹可切换，主轴端法兰可装手动∕自动卡盘，各类型弹性夹头

•液压系统——内藏分体式液压站一台

•润滑系统——X∕Z轴传动部分配自动润滑系统

•主轴控制系统——深圳正弦（7.5kW）

•主轴电机——变频异步电机（5.5kW）

•冷却系统——内藏分体式冷却箱

•防护罩——半封闭

•附件——主轴夹套1个、拉杆1条、工件夹具1套、排刀架7个、工具箱（含工具：拾字螺丝批壹个、六角匙壹套、呆头扳手壹套）
